產品描述

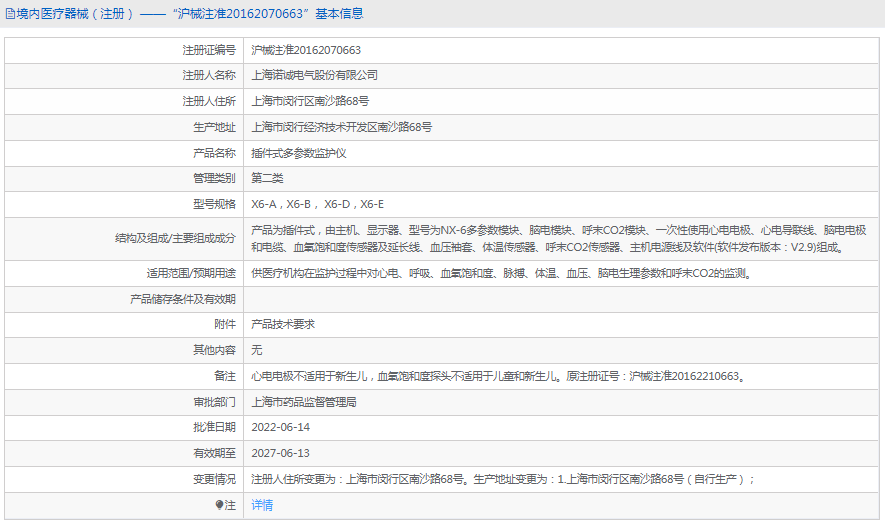

注冊信息
產品名稱
插件式多參數監護儀
管理類別
第二類
型號規格
X6-A,X6-B,?。兀叮?,X6-E
結構及組成/主要組成成分
產品為插件式,由主機、顯示器、型號為NX-6多參數模塊、腦電模塊、呼末CO2模塊、***次性使用心電電極、心電導聯線、腦電電極和電纜、血氧飽和度傳感器及延長線、血壓袖套、體溫傳感器、呼末CO2傳感器、主機電源線及軟件(軟件發布版本:V2.9)組成。
適用范圍/預期用途
供醫療機構在監護過程中對心電、呼吸、血氧飽和度、脈搏、體溫、血壓、腦電生理參數和呼末CO2的監測。
多參數監護儀能為醫學臨床診斷提供重要的病人信息,通過各種功能模塊,可實時檢測人體的心電信號、心率、血氧飽和度、血壓、呼吸頻率和體溫等重要參數,實現對各參數的監督報警。信息存儲和傳輸,是***種監護病人的重要設備。
系統結構
監護儀由兩個單片機組成雙CPU系統。
單片機1完成對體溫、心電波形、脈搏脈形的信號檢測、處理、數據存儲,并通過LCD顯示屏對各波形、參數進行定時顯示、報警。
單片機2承擔其中耗時較長的血壓測量及血氧飽和度的檢測,使之不影響整個系統的正常工作,同時還承擔對心率、呼吸頻率的測定。
兩個單片機間的信息交換通過1個8位的并行口進行,由2根I/O口實現通信控制。具體是用P1口,配合兩個高速輸入、輸出I/O口(HIS.0、HSO.0),用作兩個單片機之間的數據傳送。這種雙機間的連續方式屬于松耦合的多處理機系統(參考文獻8),在硬件實現上較為簡單,只需在軟件編程時,為其通信方式設計必要的通信協議、數據傳輸方式等。
